統合回路設計ツールTINA

解析機能

TINAは、Spice3F5互換のアナログ解析に加え、デジタル解析、ミックス解析、VHDLシミュレーション、MCUシミュレーションなど２０以上の解析機能を持っています。解析結果は洗練されたTINAのダイアグラム・ウインドウ、仮想計測器、インタラクティブ・モードで表示されます。

解析機能例

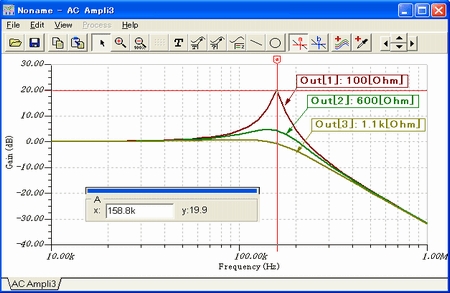

AC解析/パラメータ・ステッピング

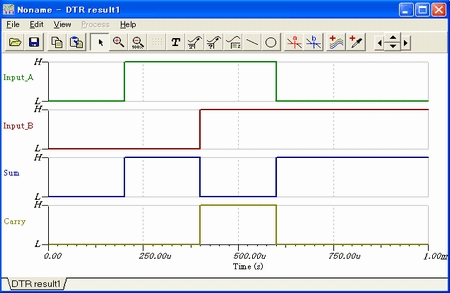

デジタル解析/タイミング・ダイアグラム

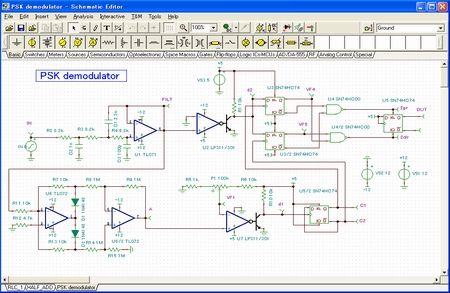

ミックス回路

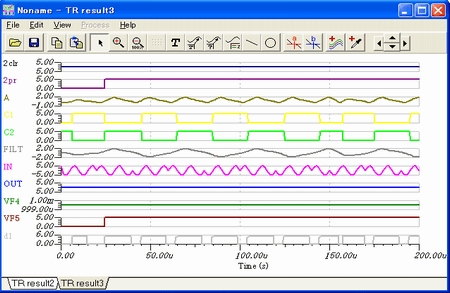

ミックス回路/解析結果

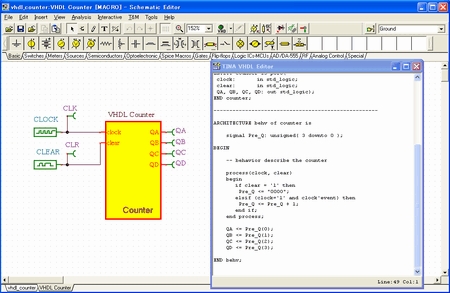

VHDLによって定義したカウンタ回路

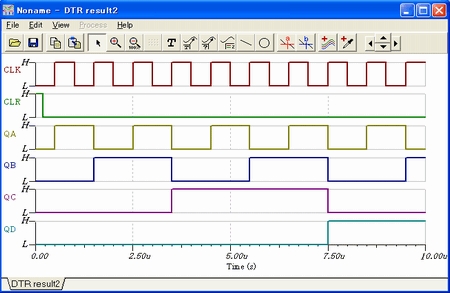

VHDLカウンタ回路/解析結果

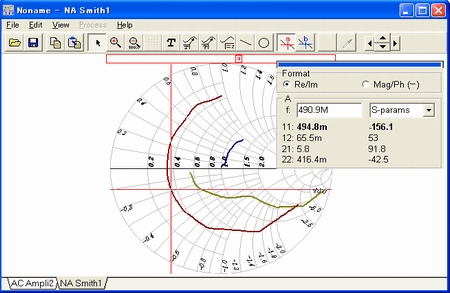

ネットワーク解析/スミス・チャート
